Thread Repair Kits

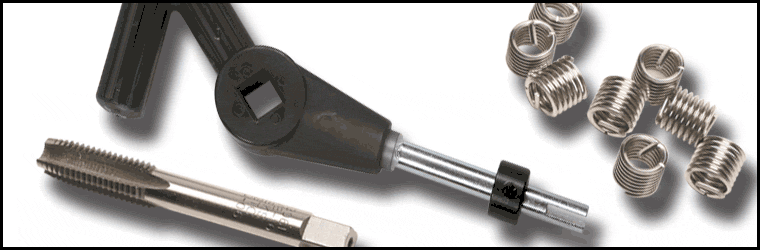

Fix-A-Thred Repair Kits are available in a wide range of sizes for both Unified Inch Coarse (UNC) and Unified Inch Fine (UNF). Kits are available in 33 of the most popular sizes from #8 through 1½” UNC and #10 through 1½” UNF. Metric repair kits are available for coarse and fine threads from M.3 - .5 to M.20 - 2.5. Each handy plastic kit contains inserts, tap, installation tool, and instructions. Individual refill inserts are available as well.

Fix-A-Thred Inch Coarse Repair Kits/Packets


Kit

Description

Replacement

Drill Size

Part No.

(including thread size)

Insert Part No.

(inch)

33589

8-32 UNC KIT - 12 Inserts

23589 - 12 Inserts

11/64

34049

10-24 UNC KIT - 12 Inserts

23609 - 12 Inserts

13/64

33629

12-24 UNC KIT - 12 Inserts

23629 - 12 Inserts

15/64

33049

1/4-20 UNC KIT - 12 Inserts

23049 - 12 Inserts

17/64

33059

5/16-18 UNC KIT - 12 Inserts

23059 - 12 Inserts

21/64

33069

3/8-16 UNC KIT - 12 Inserts

23069- 12 Inserts

29/64

33079

7/16-14 UNC KIT - 6 Inserts

23079 - 6 Inserts

17/32

33089

1/2-13 UNC KIT - 6 Inserts

23089- 6 Inserts

19/32

33099

9/16-12 UNC KIT - 6 Inserts

23099 - 6 Inserts

21/32

33109

5/8-11 UNC KIT - 6 Inserts

23109 - 6 Inserts

25/32

33129

3/4-10 UNC KIT - 4 Inserts

23129 - 4 Inserts

29/32

33149

7/8-9 UNC KIT - 6 Inserts

23149 - 1 Inserts

1 1/32

33169

1-8 UNC KIT - 6 Inserts

23169 - 1 Inserts

1 5/32

33180

1 1/8-7 UNC KIT - 5 Inserts

23189 - 1 Insert

1 9/32

33200

1 1/4-7 UNC KIT - 4 Inserts

23209 - 1 Insert

1 13/32

33220

1 3/8-6 UNC KIT - 4 Inserts

23229 - 1 Insert

1 13/32

33240

1 1/2-6 UNC KIT - 4 Inserts

23249 - 1 Insert

1 17/32

Fix-A-Thred Inch Fine Repair Kits/Packets

Kit

Description

Replacement

Drill Size

Part No.

(including thread size)

Insert Part No.

(inch)

34609

10-32 UNF KIT - 12 Inserts

24609 - 12 Inserts

13/64

34049

1/4-28 UNF KIT - 12 Inserts

24049 - 12 Inserts

17/64

34059

5/16-24 UNF KIT - 12 Inserts

24059 - 12 Inserts

21/64

34069

3/8-24 UNF KIT - 12 Inserts

24069 - 12 Inserts

25/64

34079

7/16-20 UNF KIT - 6 Inserts

24079 - 6 Inserts

29/64

34089

1/2-20 UNF KIT - 6 Inserts

24089 - 6 Inserts

33/64

34099

9/16-18 UNF KIT - 6 Inserts

24099 - 6 Inserts

37/64

34109

1/2-13 UNC KIT - 6 Inserts

24109 - 6 Inserts

41/64

34129

5/8-18 UNF KIT - 6 Inserts

24129 - 4 Inserts

49/64

34149

7/8-14 UNF KIT - 6 Inserts

24149 - 1 Inserts

57/64

34169

1-12 UNF KIT - 6 Inserts

24169 - 1 Insert

1 1/64

34160-14

1-14 UNF KIT - 6 Inserts

24163 -14 - 1 Insert

1 1/64

34180

1 1/8-12 UNF KIT - 5 Inserts

24183 - 1 Insert

1 5/32

34200

1 1/4-12 UNF KIT - 4 Inserts

24203 - 1 Insert

1 9/32

34220

1 3/8-12 UNF KIT - 4 Inserts

24223 - 1 Insert

1 13/32

34240

1 1/2-12 UNF KIT - 4 Inserts

24243 - 1 Insert

1 17/32

Fix-A-Thred Metric Coarse Repair Kits/Packets

Kit

Description

Replacement

Drill Size

Part No.

(including thread size)

Insert Part No.

(mm)

35039

M3-.5 KIT - 12 Inserts

25039 - 12 Inserts

3.1

35049

M4-.7 KIT - 12 Inserts

25049 - 12 Inserts

4.1

35059

M5-.8 KIT - 12 Inserts

25059 - 12 Inserts

5.2

35069

M6-1 KIT - 12 Inserts

25069 - 12 Inserts

6.2

35079

M7-1 KIT - 12 Inserts

25079 - 12 Inserts

7.2

35089

M8-1.25 KIT - 12 Inserts

25089 - 12 Inserts

8.3

35099

M9-1.25 KIT- 12 Inserts

25099 - 12 Inserts

9.3

35109

M10-1.5 KIT - 12 Inserts

25109 - 12 Inserts

10.3

35119

M11-1.5 KIT - 6 Inserts

25119 - 6 Inserts

11.3

35129

M12-1.75 KIT - 6 Inserts

25129 - 6 Inserts

12.4

35149

M14-2 KIT  - 5 Inserts

25149 - 6 Inserts

14.4

35169

M16-2 KIT - 6 Inserts

25169 - 6 Inserts

16.5

35189

M18-2.5 KIT - 6 Inserts

25189 - 6 Inserts

18.5

35209

M20-2.5 KIT - 4 Inserts

25209 - 4 Inserts

20.5

Fix-A-Thred Metric Fine Repair Kits/Packets

Kit

Description

Replacement

Drill Size

Part No.

(including thread size)

Insert Part No.

(mm)

37089

M8-1 KIT - 12 Inserts

27089 - 12 Inserts

8.2

38109

M10-1 KIT - 10 Inserts

28109 - 12 Inserts

10.3

38119

M11-1 KIT - 6 Inserts

28119 - 6 Inserts

10.3

37109

M10-1.25 KIT - 12 Inserts

27109 - 12 Inserts

10.3

37119

M11-1.25 KIT - 6 Inserts

27119 - 6 Inserts

11.3

38129

M12-1.25 KIT - 6 Inserts

28129 - 6 Inserts

12.3

37129

M12-1.5 KIT - 6 Inserts

27129 - 6 Inserts

12.5

37149

M14-1.5 KIT - 6 Inserts

27149 - 6 Inserts

14.3

37169

M16-1.5 KIT - 6 Inserts

27169 - 6 Inserts

16.25

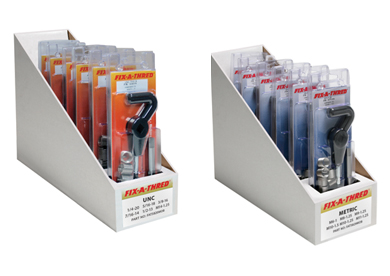

Fix-A-Thred Merchandisers

Inch Coarse Display

Metric Display

Inch Fine Display

Part# FAT5820 MERCH*

Part# FAT5825 MERCH*

Part# FAT5829 MERCH*

ITEM #

SIZE

ITEM #

SIZE

ITEM #

SIZE

33049

1/4-20

35069

M6-1

34609

10-32

33059

5/16-18

35089

M8-1.25

34049

1/4-28

33069

3/8-16

35099

M9-1.25

34059

5/16-24

33079

7/16-14

35109

M10-1.5

34069

3/8-24

33089

1/2-13

37109

M10-1.25

34079

7/16-20

98141

M14-1.25

37119

M11-1.25

34089

1/2-20

23049

1/4-20

25069

M6-1

24609

10-32

23059

5/16-18

25089

M8-1.25

24049

1/4-28

23069

3/8-16

25099

M9-1.25

24059

5/16-24

23079

7/16-14

25109

M10-1.5

24069

3/8-24

23089

1/2-13

27109

M10-1.25

24079

7/16-20

98142P

M14-1.25

27119

M11-1.25

24089

1/2-20

98143P

M14-1.25

98144P

M14-1.25

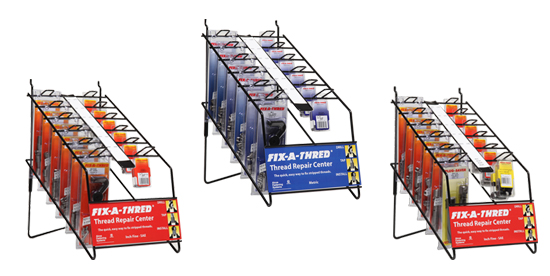

Fix-A-Thred Mobile Jobber Displays

Part# FAT5820MOB

Part# FAT5829MOB

ITEM #

SIZE

ITEM #

SIZE

35069

M6-1

34609

10-32

35089

M8-1.25

34049

1/4-28

35099

M9-1.25

34059

5/16-24

35109

M10-1.5

34069

3/8-24

37109

M10-1.25

34079

7/16-20

37119

M11-1.25

34089

1/2-20

25069

M6-1

24609

10-32

25089

M8-1.25

24049

1/4-28

25099

M9-1.25

24059

5/16-24

25109

M10-1.5

24069

3/8-24

27109

M10-1.25

24079

7/16-20

27119

M11-1.25

24089

1/2-20

* Each specific merchandiser contains one each of items listed.
